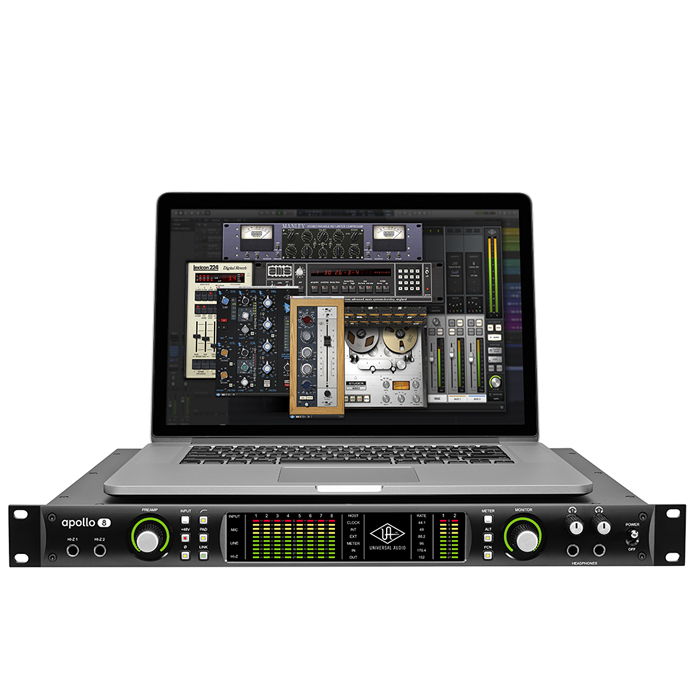

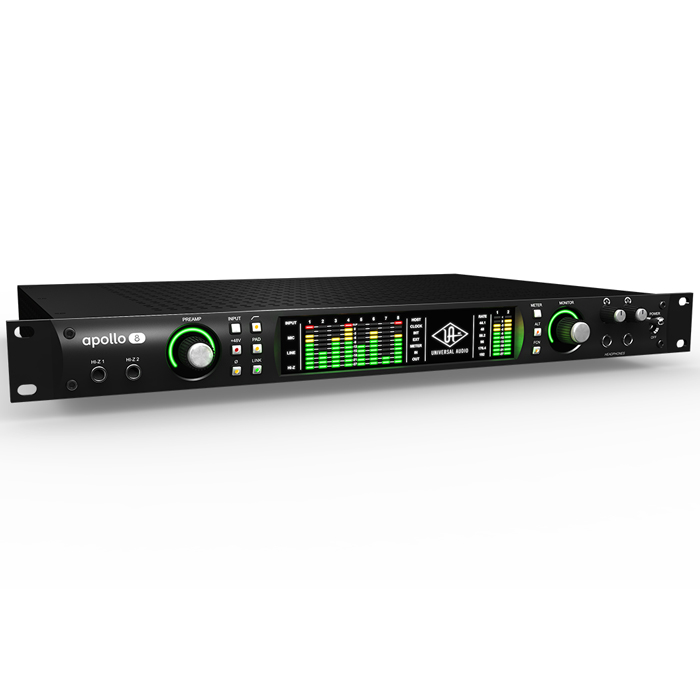

Interfejs UA APOLLO 8 DUO

• Częstotliwość próbkowania do 192 kHz przy 24 bitach
• 18 x 24 działających jednocześnie kanałów wejściowych/wyjściowych:
  – Osiem kanałów przetwarzania analogowo–cyfrowego przez wejścia mikrofonowe, liniowe lub wysokoimpedancyjne,
  – 14 kanałów przetwarzania cyfrowo–analogowego przez 8 wyjść liniowych mono,
• Stereofoniczne wyjścia monitorowe (możliwość przełączenia na ustalone wyjścia liniowe),
• Dwa stereofoniczne wyjścia słuchawkowe,
• 10 kanałów z cyfrowymi wejściami/wyjściami przez:
  – Osiem kanałów ADAT Optical Lightpipe I/O z S/MUX dla wysokich częstotliwości próbkowania,
  – Dwa kanały koncentrycznego S/PDIF I/O z konwersją częstotliwości próbkowania,
• Dwa porty Thunderbolt umożliwiające połączenie z innymi urządzeniami Thunderbolt,
• Możliwość łączenia do 4 interfejsów Apollo i do 6 urządzeń UAD przez Thunderbolt (Mac),
• Cztery wysokiej jakości, bardzo transparentne, sterowane cyfrowo analogowe przedwzmacniacze mikrofonowe,
• Technologia Unison™ zapewniająca głęboką integrację preampów UAD i odpowiednich wtyczek,
• Regulacja wszystkich parametrów preampu z poziomu przedniego panelu i oprogramowania,
• Włączany filtr górnoprzepustowy, zasilanie phantom 48V, pad, odwrócenie polaryzacji i łączenie stereo,
• Wyjścia do monitorowe stereo (niezależne od ośmiu wyjść liniowych),
• Sterowane cyfrowo analogowe wyjścia monitorowe zachowują najwyższą wierność dźwięku,
• Kontrola poziomów i wyciszania na przednim panelu,
• Dwa stereofoniczne wyjścia słuchawkowe z niezależnymi szynami miksera,
• Niezależna regulacja poziomu wyjść słuchawkowych na przednim panelu,
• Mierniki poziomu sygnału pre–fader dla monitorowanych szyn,
• Możliwość ustawienia wyjść S/PDIF w taki sposób, aby dublowały wyjścia monitorowe,
• Dwa naprzemienne wyjścia monitorowe wybierane z poziomu przedniego panelu lub oprogramowania Console,
• Programowalny przycisk na przednim panelu do obsługi funkcji związanych z monitorowaniem: alternatywne głośniki, dim i mono,
• Pokładowy UAD–2,
• Modele DUO i QUAD wyposażone są w dwa lub cztery procesory SHARC®,
• Przetwarzanie w czasie rzeczywistym UAD na wszystkich analogowych i cyfrowych wejściach,
• Te same funkcje, jak w przypadku innych urządzeń UAD–2 przy korzystaniu z programu DAW,
• Może być łączony z innymi urządzeniami UAD–2 dla zwiększenia wydajności DSP przy miksowaniu,
• Zawiera pakiet wtyczek UAD „Realtime Analog Classics Plus”,
• Pełna kolekcja wtyczek UAD dostępna jest w sklepie internetowym UA,
• Łatwa aktualizacja firmware’u,
• Format rack 1U,
• Rok gwarancji obejmującej części i robociznę.

Aplikacja Console:

• Interfejs przypominający konfigurację analogową do nagrywania i monitorowania w czasie rzeczywistym,
• Umożliwia przetwarzanie w czasie rzeczywistym z wykorzystaniem wtyczek UAD,
• Zdalne sterowania funkcjami Apollo 8p
  Wirtualne wejścia/wyjścia do routingu ścieżek DAW przez Console.

Wtyczka Console Recall:

• Zapisuje konfigurację Console wewnątrz sesji DAW do łatwego jej przywołania,
• Wygodny dostęp do funkcji związanych z monitorowaniem przez wtyczkę w DAW,
• Formaty wtyczek VST, RTAS i AAX 64 i Audio Units.

Aplikacja UAD Meter & Control Panel:

• Konfiguruje ustawienia globalne UAD i monitoruje wykorzystanie systemu.

Systemy Thunderbolt
UAD Powered Plug–Ins wersja 8

• Komputer Apple Mac z wolnym złączem Thunderbolt lub Thunderbolt 2,
• Mac OS X 10.8.5 Mountain Lion, 10.9.x Mavericks, lub 10.10.x Yosemite,
• 4 GB wolnego miejsca na dysku,
• Podłączenie do internetu w celu pobierania oprogramowania i autoryzacji wtyczek UAD,
• Zgodny z programami DAW – hostami wtyczek w formacie VST, Audio Units, RTAS lub AAX 64,
• Kabel Thunderbolt (sprzedawany osobno).

Uwaga: Cała specyfikacja zawiera typowe parametry, o ile nie wskazano inaczej, przetestowane w następujących warunkach: Wewnętrzna częstotliwość próbkowania – 48 kHz, głębia bitowa – 24 bity, pasmo pomiarowe – 20 kHz, wyjście symetryczne.

• Zestaw wejść/wyjść,
• Wejścia mikrofonowe – 4,
• Wysokoimpedancyjne (Hi–Z) wejścia instrumentalne – 2,
• Analogowe wejścia linowe – 8,
• Analogowe wyjścia liniowe – 8 (łącznie z wyjściami monitorowymi – 10),
• Analogowe wyjścia monitorowe – 2 (jedna para stereo),
• Wyjścia słuchawkowe stereo – 2,
• ADAT – do ośmiu kanałów przez podwójne porty I/O z S/MUX,
• S/PDIF – Jedno wejście stereo, jedno wyjście stereo,
• Thunderbolt 2 – 2 porty (zgodne z Thunderbolt 1),
• Word Clock – 1 wejście, 1 wyjście,
• Przetwarzanie analogowo–cyfrowe i cyfrowo–analogowe,
• Obsługa częstotliwości próbkowania 44,1; 48; 88,2; 96, 176,4, i 192 kHz,
• Głębia bitowa – 24–bity,
• Jednoczesne przetwarzanie analogowo-cyfrowe 8 kanałów,
• Jednoczesne przetwarzanie cyfrowo-analogowe 14 kanałów,
• Latencja sygnału analogowego (w obie strony) – 1,1 milisekundy przy częstotliwości próbkowania 96 kHz,
• Latencja sygnału analogowego (w obie strony) przy czterech wtyczkach UAD–2 w szeregu przez aplikację Console – 1,1 milisekundy przy częstotliwości próbkowania 96 kHz,
• Wejścia/wyjścia analogowe,
• Pasmo przenoszenia: 20 Hz – 20 kHz, ±0,1 dB,
• Wejścia mikrofonowe: 1-4,
• Typ złącza: żeńskie XLR, plus na pinie 2 (Combo XLR/TRS),
• Zasilanie Phantom: +48V (włączane osobno dla każdego wejścia mikrofonowego),
• Zakres dynamiki: 120 dB (A – ważone),
• Stosunek sygnału do szumu: 120 dB (A – ważone),
• Współczynnik zawartości harmonicznych + Szum – 110 dBFS,
• Współczynnik tłumienia sygnału współbieżnego (CMRR): 73 dB (kabel 10”),
• Domyślna impedancja wejściowa: 5,4 kiloomów (zmieniana przez wtyczki Unison),
• Zakres wzmocnienia: +10 dB do +65 dB,
• Tłumik 20 dB (włączany osobno dla każdego wejścia),
• Maksymalny poziom wejściowy: +25 dBu (minimalny poziom wzmocnienia, włączony tłumik),
• Wejścia wysokoimpedancyjne (Hi–Z): 1–2,
• Typ złącza: żeńskie TS 1/4″, niesymetryczne,
• Zakres dynamiki: 118 dB (A – ważone),
• Stosunek sygnału do szumu: 118 dB (A – ważone),
• Współczynnik zawartości harmonicznych + Szum: – 101,5 dBFS
• Impedancja wejściowa: 1 Megaom (zmieniana przez wtyczki Unison),
• Zakres wzmocnienia: +10 dB do +65 dB,
• Maksymalny poziom wejściowy: +12 dBu,
• Wejścia liniowe: 1 – 4,
• Typ złącza: żeńskie TRS 1/4″, symetryczne (Combo XLR/TRS),
• Zakres dynamiki: 120 dB (A – ważone),
• Stosunek sygnału do szumu: 120 dB (A – ważone),
• Współczynnik zawartości harmonicznych + Szum – 110 dBFS,
• Współczynnik tłumienia sygnału współbieżnego (CMRR): 60 dB (kabel 10”),
• Impedancja wejściowa: 10 kiloomów,
• Zakres wzmocnienia: od +10 dB do +65 dB (Line Input Gain = ON),
• Poziom referencyjny +4 dBu (Line Input Gain = BYPASS),
• Maksymalny poziom wejściowy: + 20,2 dBu,
• Wejścia liniowe: 5 – 8,
• Typ złącza: żeńskie TRS 1/4″, symetryczne (Combo XLR/TRS),
• Zakres dynamiki: 120 dB (A – ważone),
• Stosunek sygnału do szumu: 120 dB (A – ważone),
• Współczynnik zawartości harmonicznych + Szum – 110 dBFS,
• Współczynnik tłumienia sygnału współbieżnego (CMRR): 60 dB (kabel 10”),
• Impedancja wejściowa: 10 kiloomów,
• Wzmocnienie (wybierane dla każdego wejścia osobno) +4 dBu lub – 10 dBV,
• Maksymalny poziom wejściowy (przy ustawieniu +4 dBu) +20,2 dBu,
• Maksymalny poziom wejściowy (przy ustawieniu –10 dBV) + 6,2 dBV (sygnał niesymetryczny),
• Wyjścia liniowe: 1 – 8,
• Typ złącza: żeńskie TRS 1/4″, symetryczne,
• Zakres dynamiki: 121 dB (A – ważone),
• Stosunek sygnału do szumu: 121 dB (A – ważone),
• Współczynnik zawartości harmonicznych + Szum – 110 dBFS,
• Poziom równowagi stereo: ±0,05 dB,
• Impedancja wyjściowa: 100 omów,
• Maksymalny poziom wyjściowy: + 20,2 dBu,
• Wyjścia monitorowe lewe i prawe,
• Typ złącza: żeńskie TRS 1/4″, symetryczne,
• Zakres dynamiki: 121 dB (A – ważone),
• Stosunek sygnału do szumu: 121 dB (A – ważone),
• Współczynnik zawartości harmonicznych + Szum – 110 dBFS,
• Poziom równowagi stereo: ±0,01 dB,
• Impedancja wyjściowa: 100 omów,
• Maksymalny poziom wyjściowy: + 20,2 dBu,
• Wyjścia słuchawkowe stereo: 1 – 2,
• Typ złącza: żeńskie TRS 1/4″, symetryczne,
• Zakres dynamiki: 118 dB (A – ważone),
• Stosunek sygnału do szumu: 118 dB (A – ważone),
• Współczynnik zawartości harmonicznych + Szum – 101 dBFS,
• Maksymalna moc wyjściowa: 160 mW przy obciążeniu 300 omów,
• Wejścia/wyjścia cyfrowe,
• S/PDIF,
• Typ złącza: żeńskie RCA,
• Format IEC958,
• Obsługa częstotliwości próbkowania 44,1; 48; 88,2; 96, 176,4, i 192 kHz,
• ADAT,
• Typ złącza (dzielone z ADAT) optyczne TOSLINK JIS F05,
• Format ADAT Digital Lightpipe z S/MUX,
• Obsługa częstotliwości próbkowania 44,1; 48; 88,2; 96, 176,4, i 192 kHz,
• Przypisanie kanałów przy 44,1 kHz, 48 kHz Port 1 = Kanały 1–8, Port 2 = 1 – 8 (zdublowane),
• Przypisanie kanałów przy 88,2 kHz, 96 kHz Port 1 = Kanały 1–4, Port 2 = Kanały 5 – 8,
• Przypisanie kanałów przy 176,4 kHz, 192 kHz Port 1 = Kanały 1–2, Port 2 = Kanały 3 – 4,
• Word Clock,
• Typ złącza: BNC,
• Zakres blokady ±0,5% każdej obsługiwanej częstotliwości próbkowania,
• Terminacja wejściowa Word Clock: 75 omów, przełączana,
• Źródła synchronizacji,
• Wewnętrzne, Word Clock, S/PDIF, ADAT,
• Parametry elektryczne,
• Zewnętrzny zasilacz AC – DC,
• Typ złącza wejściowego AC: męskie IEC,
• Wymagania dla prądu przemiennego (AC): 100V – 240V, 50 – 60 Hz,
• Typ złącza dla DC: męskie, blokowane 4–pinowe XLR (Neutrik P/N NC4MDM3–H),
• Wymagania dla prądu stałego: 12 VDC, ±5%,
• Maksymalny pobór mocy: 50 watów.

• Szerokość: 28,3 cm,
• Wysokość = 4,5 cm ( 1U),
• Głębokość, tylko obudowa: 30,8 cm,
• Głębokość, łącznie z pokrętłami i wypukłościami złączy: 34,3 cm,
• Wymiary kartonu: (Szer. x Gł. x Wys.): 61 cm x 43,2 cm x 20,3 cm,
• Waga wraz z opakowaniem (pudełko i akcesoria): 8,16 kg,
• Waga (samo urządzenie): 4,13 kg.

• Interfejs audio Apollo 8,
• Zasilacz zewnętrzny,
• Kabel zasilający AC (IEC),
• Zestaw 4 śrub do montażu w racku.
